Comment fabriquer coffre et malle décorative ?

TUTO construire un COFFRE EN BOIS - Apprenez en toute simplicité

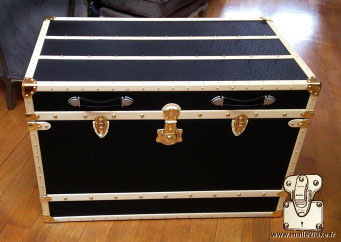

comment fabriquer une malle décorative coffre de rangement home made tuto gratuit

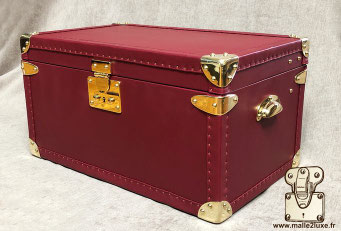

Dans cet article nous allons vous expliquer comment fabriquer une malle courrier ou cabine pour décorer votre maison. Mais aussi comment fabriquer une boite qui peut être un vanity, une boite à bijoux, un mini sac petite malle... ou tout autre modèle.



Cet article n'a pas pour vocation de vous apprendre à restaurer une malle de collection qui demande des compétences et un savoir-faire, ni à faire une réplique de malle Louis Vuitton, une contrefaçon Goyard ou copie Hermès. Le but est de vous épauler dans la fabrication de votre coffre sur-mesure selon vos goûts, pour concrétiser vos rêves. Cette malle aura l'avantage d'être faite de vos propres mains, elle sera unique.


Préambule

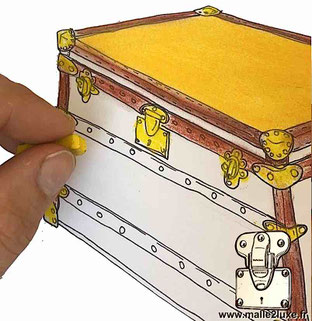

tutoriel comment fabriquer une malle décoration construire vos projet.

Vous trouverez 3 paragraphes bien distincts qui vous aideront à construire votre malle de A à Z :

  • Matériaux :
    Choix des matériaux et débit nécessaire à la fabrication.

Dans chacun de ces paragraphes vous trouverez les méthodes de calcul afin d'acheter les bonnes quantités, des astuces de professionnel, des bons plans pour acheter malin, des idées décoration.



Les étapes de fabrication de cette malle ont été simplifiées afin que même un bricoleur débutant puisse réaliser ce projet avec un minimum d'outillage à main. L'ensemble des fournitures est disponible dans votre magasin de bricolage, les fournitures spécifiques quant à elles sont disponible sur notre boutique en ligne >>.

Et même si ce tuto n'est pas destiné aux professionnels, il vous initiera modestement au savoir-faire du malletier grâce à nos astuces d'expert, vous vous surpasserez et obtiendrez un résultat d'un rendu exceptionnel. Votre entourage sera bluffé !

Ce tuto est intégralement gratuit.

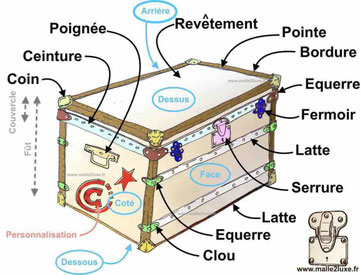

Vocabulaire




Afin d'avoir un langage commun voici le vocabulaire décrivant les éléments de la malle.

vocabulaire malle tuto decoration acheter malin

proportions et design

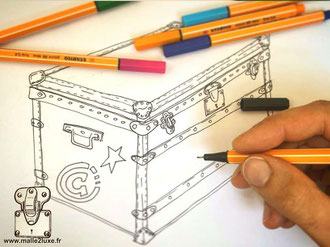

proportion et design, comment dessiner une malle de décoration tutoriel

Tout projet commence par un croquis ou schéma pour déterminer le design que vous souhaitez. Le design est lié aux éléments que vous allez utiliser.



Ce croquis donnera lieu à un plan détaillé. Même si vous êtes libre de vous affranchir des codes, si vous souhaitez que votre malle soit proportionnée voici quelques règles de base :



Épaisseur du couvercle : L'épaisseur du couvercle est  faible, c'est une surface de rangement perdu. Il est déterminé par le choix d'avoir des coins, des équerres et la présence d'une ceinture périphérique qui traditionnellement garantie l'étanchéité de la malle.



Ci joint quelques exemples.



Afin de vous aider à calculer la dimension de votre couvercle, ci dessous une notice très précise, fonction des éléments que vous allez ajouter à votre malle. Il est impératif de connaitre la dimension exacte de votre bijouterie (coins, et équerres) pour determiner l'épaisseur de votre couvercle.

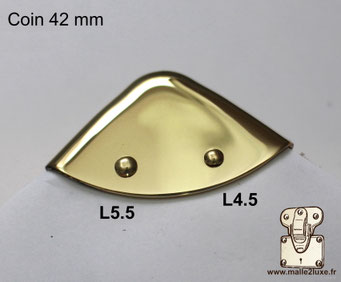

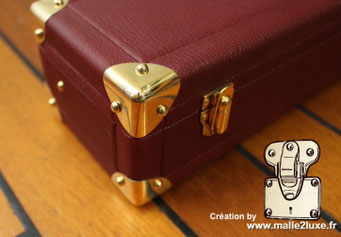

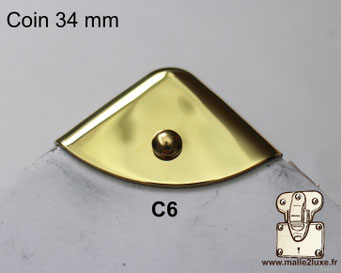

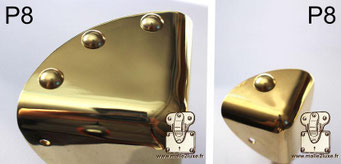

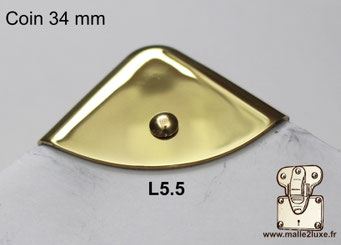

1 Coin (sans équerre) : Ces épaisseurs sont la hauteur minimum du couvercle il est tout à fait possible de mettre un coin et avoir une épaisseur de couvercle plus importante.

La hauteur minimum du couvercle est la dimension intérieure du coin.

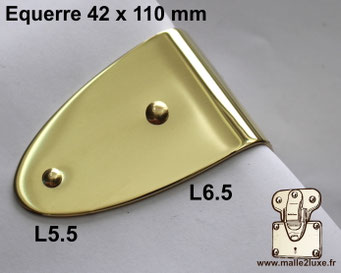

1 coins + équerre (Sans ceinture)

ou

1 coin + équerre (Avec Ceinture)



La hauteur minimum du couvercle est le cumul de la dimension intérieure d'un coin + la largeur de l'équerre.



Nota : Le coin, ne recouvre pas l'équerre de la ceinture.



Largeur ceinture : la largeur de la ceinture est déterminée par la dimension de votre serrure, et vos équerres d'angle. Nos équerres d'angles font 29, 36 mm ou 42 mm.



Retirer 8 mm si il y a une ceinture, c'est la dimension de l'emboiture d'étanchéité qui rend la malle étanche.

Vous pourrez également ajouter une équerre de finition, celle ci n'est pas fixée sur le couvercle mais sur la cuvette (partie basse du fût). En plus de l'aspect décoratif, elle sert à arrêter votre bordure et est également un renfort. Elle n'est pas obligatoire et n'affecte pas l'épaisseur du couvercle.

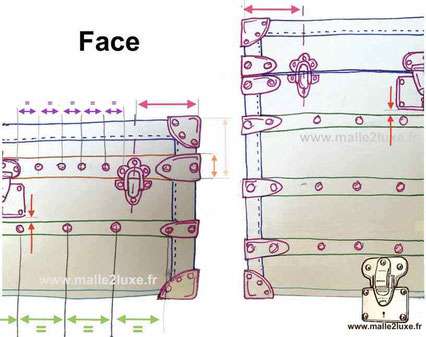

taille ideal d'une malle tutoriel gratuit emplacement fermoir

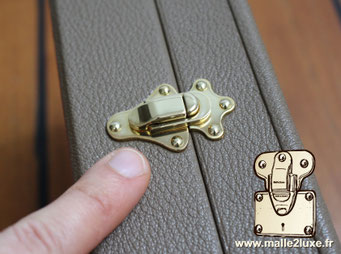

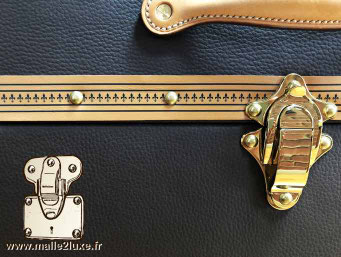

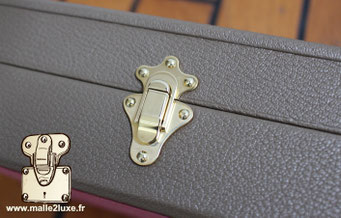

Fermoirs : Les fermoirs se posent aux extrémités de la malle. Généralement l'axe du fermoir se trouve entre 9 et 16 cm du bord, selon la longueur de la malle. Le plus courant étant 10 cm. Pour une petite malle ou valise il se trouvera plutôt entre 6 et 9 cm du bord.



Lattes de bois :

Face : Contrairement aux autres faces, le positionnement des lattes de bois sur la face est assez libre, seule la 1ère latte est toujours sous la serrure (entre 0,5 cm et 2 cm). Les autres sont libres, les espaces entres ces lattes sont rarement égaux.



Et l'espace entre le sol et la 1ère latte est souvent plus faible que les autres espaces.



comment fabriquer sa malle position des lattes de bois
Dessins : Dessus de malle

Arrière : Les lattes de bois sont placées aux mêmes hauteurs que celles de l'avant de la malle



Dessus : espace entre chaque latte de bois :

(Profondeur de la malle) - (28 x Nombre de latte)

_____________________

 Nombre de latte



Clous : L'espace entre chaque clous sur les lattes est de 8 à 12 cm.

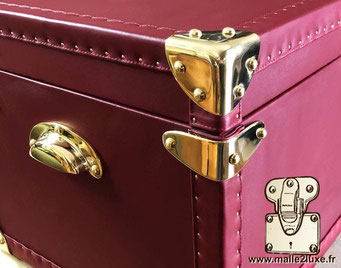

dimension des lozines et bordure cuir pour malle-en-coin by malle2luxe

Bordure : leur largeur est fonction du choix des coins de votre malle :

  • Coins 52 mm = Cornière 64 mm ( 32 + 32 )
  • Coins 42 mm = Cornière 52 mm ( 26 + 26 )
  • Coins 34 mm = Cornière 44 mm ( 22 + 22 )
  • Coins 26 mm = Cornière 32 mm ( 16 + 16 )

Les pointes se trouvent à 5 mm du bord et sont espacées de 10 à 20 mm.

Privilégiez un espacement avec un chiffre rond afin de faciliter le marquage.



Poignée : la poignée est placée au centre du coté à 1/3 de la hauteur


CHOIX DES MATÉRIAUX & DÉBIT


dimension malle profondeur hauteur largeur tuto construire

Nous vous suggérons différents matériaux qui vous garantirons un résultat optimal. Mais bien entendu vous être libre d'en choisir d'autres.

Afin d'obtenir la dimension du fût si cette malle doit rentrer dans un espace fixe, retirer 25 mm sur la hauteur, 35 mm sur la largeur et 40 mm sur la profondeur. Ces valeurs correspondent à l'épaisseur des éléments posés à l'extérieur (lattes de bois, clous.. etc).

Hauteur - 25 mm = (H) x Longueur - 35 mm = (L) Profondeur - 40 mm = (P)

Les dimensions exterieures :

À vous de déterminer les dimensions extérieures de votre malle :

Structure Bois Malle

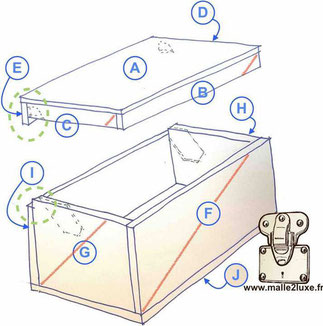

comment fabriquer la structure en bois d'une Malle de decoration

Pour le bois, nous préconisons du contreplaqué



Fabrication d'une malle : 12 mm d'épaisseur.

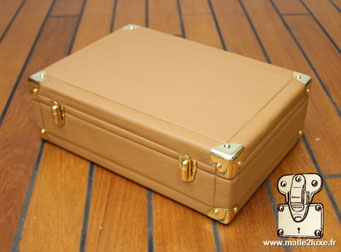

Fabrication d'une valise, boite, Vanity, mini malle, coffret : 8 mm d'épaisseur.

Prix constatés : 25 à 45 euros / m2



Le contreplaqué offre l'avantage d'être léger et très résistant. Egalement, il est tendre ce qui permet de riveter ou d'agrafer les clous facilement. (contrairement au médium trop dur, ou à l'aggloméré trop fragile)



Nota : 12 mm est une bonne épaisseur pour une malle pour l'agrafage des clous, également pour encastrer la serrure, prendre une épaisseur plus fine sera problématique et trop fragile. Prendre une épaisseur plus importante alourdira la malle et coûtera plus cher.

Pour une valise 8 mm ou 10 mm est suffisant.



Si vous n'êtes pas équipé d'une scie circulaire, nous vous conseillons d'acheter les panneaux directement coupés à la bonne taille. Toutes les grandes surfaces de bricolage proposent ce service de bois à la découpe.



Hauteur = H

Largeur = L

Profondeur = P

Epaisseur bois = Ep

Epaisseur couvercle = Co

Epaisseur de la lame de scie = Sc



Débit panneau bois malle avec ceinture

L'axe de la charnière est donc déporté afin que le couvercle puisse s'ouvrir, malgré la présence d'une équerre.

Designation   Ref Largeur (mm) Longueur (mm)  Epaisseur (mm)
Dessus   A  = P  = L  = Ep
Face couvercle   B  = Co - Ep  = L  = Ep
Coté couvercle   C  = Co - Ep  = P - (2 x Ep)  = Ep
Coté couvercle   D  = Co - Ep  = P - (2 x Ep)  = Ep

Arrière couvercle

  E

 = (Co + 8) - Ep  = L  = Ep
Face fût   F  = H - Co - Ep  = L  = Ep
Coté fût   G  = H - Co - Ep  = P - (2 x Ep)  = Ep
Coté fût   H  = H - Co - Ep  = P - (2 x Ep)  = Ep
Arrière fût   I  = H - (Co + 8) - Ep  = L  = Ep
Dessous   J  = P  = L   = Ep

Exemple : si votre malle mesure :

Hauteur (H) 0,5 m (= 500 mm) x Longueur (L) 1 m (= 1000 mm) x Profondeur (P) 0,30 m (= 300 mm)

Épaisseur panneau (Ep) = 12 mm

Épaisseur du couvercle (Co) = 72 mm

  • Le panneau du côté réf G = (500 - 72 - 12) x (300 - (2 x 12)) = 416 mm x 276 mm x 12 mm
  • Le panneau du dessus A = 300 x 1000 mm x 12 mm

Astuce : Le bois étant un matériau naturel qui "travaille" c'est-à-dire qu'il ne va pas rester plan comme une plaque de verre il va faire des petites courbes invisibles à l'œil mais si on vérifiait la planéité des surfaces avec une règle métallique on constaterait des variations. Variations qui peuvent être accentuées dans le cas du couvercle et du fut qui doivent s'ajuster parfaitement. L'astuce réside dans le fait de faire un premier débit par face + une épaisseur de lame de scie (Sc).



(B+F+Sc) et (G+C+Sc) et (H+D+Sc) et (E+I+Sc).



Puis marquer une face de chaque panneau à la craie ou au feutre (par exemple une diagonale), ce repère sert à "appareiller" les panneaux et ne pas inverser le sens de chaque panneau.

Il ne reste plus qu'à fait le second debit qui consiste à recouper chacun des 4 panneaux au niveau du joint d'ouverture de la malle.



 Variante sans ceinture :

Si vous ne souhaitez pas mettre de ceinture, utilisez plutôt ces calculs

(changement sur les lignes E et I) :





Designation   Ref Largeur (mm) Longueur (mm)  Epaisseur (mm)
Dessus   A  = P  = L  = Ep
Face couvercle   B  = Co - Ep  = L  = Ep
Coté couvercle   C  = Co - Ep  = P - (2 x Ep)  = Ep
Coté couvercle   D  = Co - Ep  = P - (2 x Ep)  = Ep

Arrière couvercle

  E

 = Co - Ep  = L  = Ep
Face fût   F  = H - Co - Ep  = L  = Ep
Coté fût   G  = H - Co - Ep  = P - (2 x Ep)  = Ep
Coté fût   H  = H - Co - Ep  = P - (2 x Ep)  = Ep
Arrière fût   I  = H - Co - Ep  = L  = Ep
Dessous   J  = P  = L   = Ep

Exemple : si votre boite / valise mesure :

Hauteur (H) 0,28 m (= 280 mm) x Longueur (L) 0,4 m (= 400 mm) x Profondeur (P) 0,30 m (= 300 mm)

Épaisseur panneau (Ep) = 8 mm

Épaisseur du couvercle (Co) = 48 mm

  • Le panneau du côté réf G = (280 - 48 - 8) x (300 - (2 x 8)) = 224 mm x 284 mm x 8 mm
  • Le panneau du dessus A = 300 x 400 mm x 8 mm

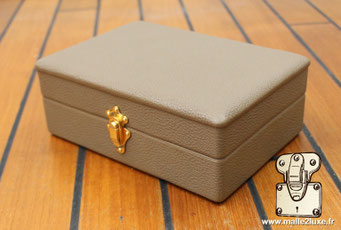

Astuce malle / valise sans ceinture : Vous pouvez fabriquer le fût fermé puis une fois assemblé collé, cloué, colle sèche.

Couper a la scie circulaire ou toupie votre boite. Attention à ne pas positionner de clous là où la lame va couper au risque de l'abimer.



Variante Valise / Malle que l'on ouvre en deux après assemblage (sans ceinture) :

Sc : Epaisseur de la lame de scie circulaire permettant d'ouvrir en deux la boite après fabrication.



Designation   Ref Largeur (mm) Longueur (mm)  Epaisseur (mm)
Dessus   A  = P  = L  = Ep
Face   B - F  = H - (2 x Ep) + Sc  = L  = Ep
Coté Droite   C - G  = H - (2 x Ep) + Sc  = P - (2 x Ep)  = Ep
Coté Gauche   D - H  = H - (2 x Ep) + Sc  = P - (2 x Ep)  = Ep

Arrière

  E - I

 = H - (2 x Ep) + Sc  = L  = Ep
Dessous   J  = P  = L   = Ep

Revêtement

revêtement cuir malle quelle toile choisir pour fabriquer une malle decorative

Le bois sera recouvert à l'extérieur, les possibilités sont multiples :

  • Cuir (tannage chrome) : 25 à 80 euros m2
  • Cuir (tannage végétal) : 50 à 200 euros m2
  • Skai (toile enduite) : 4 à 25 euros m2
  • Toile coton : 3 à 20 euros m2
  • Papier peint : 4 à 50 euros m2
  • Collage créatif : 2 à 10 euros m2
  • Verni : 3 euros m2
  • Peinture : 4 euros m2
choisir la peau, le cuir malle fabrication made in france
exemple de calepinage

S'il s'agit d'une toile à motifs, bien penser à calculer les surfaces en tenant compte du sens de pose, des raccords, voir également pour centrer le motif sur chaque face.



Si c'est du cuir vous n'achèterez pas un rectangle parfait, des défauts peuvent être présents en plein milieu de la peau. Donc si la surface totale à recouvrir est de 1 m2, n'achetez pas 1 m2 + 10 % de perte, ce n'est pas un litre de peinture.



Astuce de maroquinier : Faites les gabarits de coupe (patronage) en papier Craft ou carte fine (carton de 0,3 à 0,5 mm) afin de les disposer sur votre peau pour optimiser les coupes en évitant les défauts, c'est le plan de calepinage, et ainsi acheter la juste quantité de cuir.



 Si votre malle est grande, il vous faudra utiliser plusieurs peaux.



Nous vous conseillons la vache et le mouton qui contrairement à la chèvre offrent de grandes surfaces. Nous vous conseillons les cuirs tannage chrome qui proposent un large choix de couleur, résistance et souplesse.

comment coller du cuir sur une malle tuto revêtement

Ce matériau noble offrira un résultat supérieur aux autres matériaux sans être tellement plus cher. De plus, il se travaille assez facilement, est plus adapté aux collages que la toile coton ou un revêtement synthétique et il vieillira mieux aussi.



Épaisseur du revêtement extérieur :

  • Idéalement : 1 mm
  • Maximum : 2 mm
comment remborder la toile ou le cuir d'une malle que l'on fabrique sois meme gainerie

Il faudra remborder à l'intérieur du couvercle donc assurez vous que le revêtement choisi sera assez souple pour se replier sur l'épaisseur du fût (Ep) soit 12 mm + rembord de 20 mm. En partie basse le revêtement sera collé sur 20 mm.



Nota : le dessous de la malle peut être traité avec un autre matériau que les faces vues, surtout si vous utilisez un matériau onéreux.



Bon plan : recouvrir une malle de cuir, privilégier les déstockeurs et fin de série.

                                                         Débit toile extérieure (mm)
Designation   Ref Largeur Longueur
Dessus   A  = P  = L
Face couvercle   B  = Co + Ep + 20  = L
Coté couvercle   C  = Co + Ep + 20  = P
Coté couvercle   D  = H - Co + Ep + 20  = P

Arrière

  E + I

 = H + 5 + 20  = L
Face fût   F  = H - Co + Ep + 20 + 20  = L
Coté fût   G  = H - Co + Ep + 20 + 20  = P - ( 2 x Ep )
Coté fût   H  = H - Co + Ep + 20 + 20  = P - ( 2 x Ep )
Dessous   J  = P  = L

Exemple : si votre malle mesure: Hauteur 0,5 m (= 500 mm) x Longueur 1 m (= 1000 mm) x Profondeur 0,30 m (= 300 mm) et Épaisseur des panneaux (Ep) = 12 mm.

Épaisseur couvercle (Co) = 72 mm

  • Les dimensions revêtement extérieur de la face du fût (F) est : 480 mm x 1000 mm
  • Les dimensions revêtement extérieur du dessus (A) est : 300 mm x 1000 mm

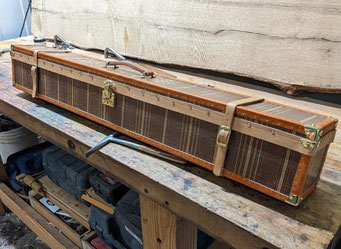

Lattes en bois

lattes de bois pour fabriquer sois meme une malle

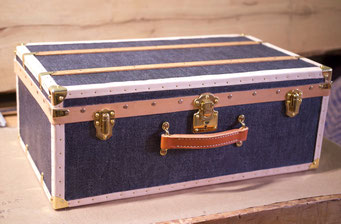

Les lattes en bois permettent de rigidifier le support, mais aussi de donner du caractère à la malle.



Pour les lattes de renfort, utiliser des "champ plats 2 arrondis" - 5 x 28 mm

La largeur de 28 est parfaitement adaptée à nos équerres d'ange 29 x 105 mm.



Vous pouvez aussi utilisez nos équerres d'angle 36 x 105 (T3). mais dans ce cas il faudra des champ plats de 35 mm de largeur.



Vous les trouverez facilement dans votre magasin de bricolage, le prix constaté :

  • Chêne : 2,50 €/m
  • Ayous / exotique : 1,40 €/m
  • Sapin : 0,90 €/m

La latte fait toute la longueur de votre malle = (L) .

lattes de bois pour fabriquer sois meme une malle

Pour les lattes de dessous de malle, des "champ plats arrêtes vives" : 4 mm x 38 mm



Prix constaté :

  • Chêne : 3,10 €/m
  • Ayous / exotique : 2 €/m
  • Sapin : 1,50 €/m
tuto dessous de la malle bois épaisseur 4 mm

Contrairement aux lattes en bois du dessus, ces champlats seront sous la malle. Leurs dimension n'a donc aucun impact sur la bijouterie ou sur la fabrication du reste de la malle.



Les longueurs sont = (L) + (P) x 2



Tous les bois peuvent être laissés bruts, mais également être vernis, cirés, teintés ou peints selon vos goûts et vos envies.

Bordures

Dimensions des bordure lozine secret de fabrication. prix

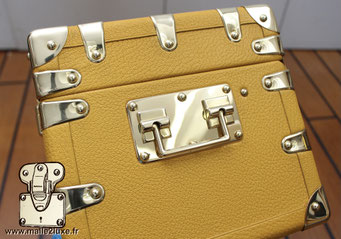

Les cornières protègent les bordures de la malle, elles sont clouées avec des petites pointes. Elles peuvent être de même couleur, de même nature que le revêtement ou d'une autre couleur pour contraster, et même d'un autre matériau, nous vous conseillons du cuir qui offre une finition luxueuse, une facilité de mise en œuvre. Mais elles peuvent également être en laiton ou en cuir végétal, cuir chrome, skaï, carton peint...



Nota : La lozine n'est pas commercialisé, ne vous faites pas duper nous avons vu plusieurs vendeurs peu scrupuleux proposer du flexoid à 470 euros / m2 comme si c'était de la lozine. Le Flexoid est un carton plastifier qui n'a aucun rapport avec de la lozine. Sont vrai prix est de 9 euros / m2. Autant acheter du carton et le peindre.



Épaisseur des bordures selon le matériau :

  • Cuir : 1 à 1,5 mm
  • Skai : 1 à 2 mm
  • Métal : acier / laiton / cuivre / Aluminium : 0,3 mm
  • Carton verni ou peint : 1 mm

Si votre cuir est trop épais, vous pouvez le faire refendre par un maroquinier. Si votre cuir, skaï, papier peint... n'est pas assez épais vous pouvez le coller sur de la croûte de cuir, du carton ou un autre matériau de même couleur afin de ne pas avoir à traiter la finition des tranches ou a le remborder.

imprimer du cuir pour fabrique sa propre malle astuce, coffre de rangement
Merci à Jean-Marc pour cette idée très sympa

Astuce bordure carton : Si vous utilisez du carton peint, 2 couches suffisent, inutile de le vernir si vous avez utilisé une peinture lessivable. Si le carton est teinté vous pouvez juste le vernir afin de l'imperméabiliser.



Idée : vous pouvez également faire imprimer du cuir avec votre logo, plusieurs sites proposent ces services en ligne.



Pour la fabrication de votre malle, vous aurez besoin de :

              Débit cornières / bordure (mm)
Designation Largeur Qualité :
Couvercle  = P  x 2
Couvercle  = L  x 2
Couvercle  = Co  x 2
Couvercle  = Co + 8  x 2

Fût

 = H - (Co + 8) + Ep  x 4

Exemple : Si votre malle mesure : Hauteur 0,5 m (= 500 mm) x Longueur 1 m (= 1000 mm) x Profondeur 0,30 m (= 300 mm) et Epaisseur des panneaux (Ep) = 12 mm.

Épaisseur couvercle (Co) = 72 mm.

  • Il vous faudra des longueurs de : 300 mm (x2) + 1000 mm (x2) + 72 mm (x2) + 84 mm (x2) + 430 mm (x4)

Bijouterie - Quincaillerie

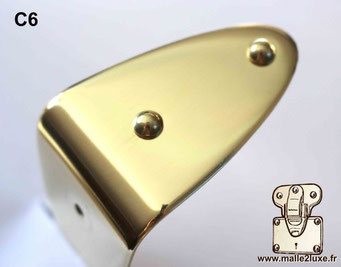

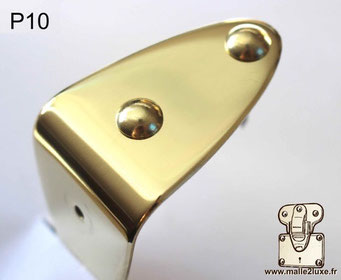

laiton massif pour fabriquer votre malle

Il est important que vos accessoires soient en laiton massif. Ceux en acier laitonné seront beau le jour de la fabrication de votre malle, mais très rapidement l'acier rouillera et formera des cloques, ils seront irrécupérables.



Définition - acier laitonné : La pièce en acier est recouverte d'une fine couche de laiton, l'épaisseur est comprise en 0,003 mm et 0,0003 mm. La couche de laiton va naturellement s'oxyder, et l'acier dessous également. On comprend vite pourquoi ces pièces ne peuvent pas garder leur bel aspect doré dans le temps. Le simple fait de nettoyer le laiton va le retirer définitivement.



Vous allez passez du temps à fabriquer votre malle autant ne pas le regretter par le choix de matériaux bas de gamme tel que l'acier laitonné. Le laiton massif quant à lui offre une qualité et une résistance à toute épreuve, même si vous le rayez. Il peut se ternir, mais ne rouillera pas, vous pourrez donc retrouver la couleur jaune brillante très facilement tout au long de sa vie.



Finition de vos bijouteries.

Il est important que l'ensemble de vos bijouteries soit de même nature. Si votre serrure est en laiton doré (c'est à dire plaqué or), il est impératif que vos clous le soient également. D'une part car le laiton poli n'a pas la même couleur que le laiton doré, et surtout ils ne vieilliront pas de la même manière, comme vous pouvez le constater sur cette valise où une partie de la bijouterie a été dorée tandis qu'une autre ne l'a pas été. Si vous souhaitez une finition dorée, nickelée, or rouge, palladium ou autres il est important de faire traiter l'ensemble de vos pièces par le même sous traitant, car chaque bain de traitement a sa propre formule donc si vous prenez deux pièces traitées par deux sociétés différentes vous aurez deux couleurs différentes. Et une fois sur la malle le résultat sera inesthétique et décevant.



Nous préconisons sans aucune hésitation le laiton poli, car le laiton doré ne va prendre aucune patine, le laiton poli quant à lui offre des reflets et une couleur exceptionnels. Aujourd'hui encore ce n'est pas un hasard si les bijouteries des malles et les valises Louis Vuitton sont en laiton poli.



Serrure malle laiton massif

IL vous faudra choisir :

Serrure de malle x1 :

Fermoirs (existe aussi en 3 tailles FB-S / FB-M / FB-XL)

Les deux types de pose les plus courantes pour une serrure ou un fermoir sont :

    • Pose à plat : Signifie que le couvercle et le fut sont sur le même plan.
    • Pose en décalage : le couvercle n'est pas sur le même plan que le fut  par exemple si vous avez une ceinture.

Astuce de malletier : Afin de poser n'importe quel fermoir ou serrure dans toutes les situations, il vous suffit de découper une cale en cuir de l'épaisseur manquante à positionner en haut ou en bas suivant les configurations.



coins en laiton massif a vendre la malle by malle2luxe paris
  • Coins en laiton massif x8 :

Nota : Achetez des équerres pliées en usine, il est impossible de plier parfaitement une équerre chez vous (l'équerre, au centre, perpendiculaire...), de plus après pliage elle devra être polie machine car la déformation de la matière provoque des microfissures.

  • Attachot
    • Xs : petite boite, ecrin
    • S : Valise (President)
    • M : Vanity (boite à flacon), Valise (Bisten, Alzer)
    • XL : Malle, Wardrobe

Définition : Pièce métallique plate munie d'une fente longitudinale, fixée de part et d'autre au couvercle et à la cuvette d'une boite ou d'un bagage, destinée à retenir le couvercle en limitant son ouverture vers l'arrière.



Encastré dans l'épaisseur du bois, ou poser directement contre le bois, c'est un système ingénieux pour vos malles et coffret. Nos attachots sont équipés d'un frein (pour évité que le couvercle ne tombe une fois ouvert.) La partie bombée est contre le bois.

Poignée de malle en cuir, piqure machine couleur marron
  • x2 poignées
    • PPT Laiton massif - 150 x 83 mm
    • En cuir - 283 x 95 mm

Clous Malletier

clou de malletier secret pour les riveter sur une malle

Clous malletier

Nous disposons d'un large choix de clous de malletier, contrairement aux clous de tapissier, les clous de malletier ne sont pas que décoratif, ils sont aussi structurels.

Vous aurez besoin de clous pour :

  • Coins = de 3 a 9 clous par coin soit un total de 24 à 72 clous
  • Equerres = 2 à 4 par équerre
  • Serrure = 7 clous
  • Fermoir = 6 ou 7 clous
  • Poignée = de 4 a 8 clous
  • Latte de bois : 1 clou tous les 10 cm
  • Ceinture : 1 clou tous les 4 cm

Afin de vous aider à faire votre choix, voici en image les différents résultats obtenus sur un même coin 52 mm et 26 mm ainsi qu'une même équerre 36x105, avec différents clous plus ou moins bombés de diamètre de tête différent.



Comment utiliser des clous de malletier ?



Malletier est un métier ancestral qui existe depuis l'époque antique. L'utilisation de clous est tout aussi ancienne. L'intérêt des clous de malletiers et qu'un même clou peut s'utiliser de 3 façons bien différentes : Cloué - Agrafé - Riveté


1 - Cloué

méthode pour construire votre malle clous cloué

L'utilisation "cloué" est la plus simple.



Le clou permet de fixer au moins deux éléments ensemble dans le cas où l'épaisseur du bois est supérieure à la longueur de la tige, par exemple aux extrémités de la malle.

comment utiliser des clous de malletier tete bombé diametre 8 mm et 12 mm en laiton

Astuce de menuisier :

  • Le passage de la tige du clou dans le premier élément traversé doit être libre, que ce soit une pièce en laiton, en bois de faible épaisseur ou largeur susceptible de se fendre, ou en cuir... la tige du clou doit passer librement , percez donc + 0,5 mm par rapport au diamètre de la tige. La 2ème pièce, elle, a un avant trou plus petit de -0,5 mm par rapport au diamètre de la tige, ainsi une fois cloué l'assemblage de ces deux pièces sera parfait. Grâce aux pré-perçages vous ne fendrez pas vos bois.
marteau de malletier pour ne pas abimer la tete du clou de la malle
  • On ne frappe jamais la tête d'un clou en laiton avec un marteau, toujours utilisé un maillet en bois ou en caoutchouc afin de ne pas abîmer la tête.




2 - Agrafé

agrafé un clous de malle laiton secret

Cette technique est utilisée quand l'épaisseur du bois est réduite, c'est exactement le même système qu'une agrafeuse papier. Cet assemblage est très résistant.



Il est principalement conseillé pour l'assemblage : des équerres, des coins, baguette de bois...

riveter clous secret manufacture Louis Vuitton atelier malle laiton
  1. Pré-percer le bois ( diamètre de la tige du clou -0,5 mm   )
  2. Clouer avec un maillet
  3. Tordre la tige en forme d'agrafe avec une pince
  4. Maintenez la tête du clou dans la bouterolle et frapper la tige afin qu'elle s'agrafe dans le bois

Nota : il est important que la tige soit bien clouée avec le bois, un clou juste tordu ne tiendra pas.

Il faudra être deux dans la plupart des cas, d'un coté une personne tient la bouterolle, de l'autre une personne qui tient le marteau.



Astuce si vous n'avez pas de bouterolle :

Pour agrafer vos clous sans bouterolle utilisez un "tas" en métal. Par exemple une tête de marteau (en acier trempé) en intercalant un morceau de cuir, de carton ou de bois mince entre le métal et la tête du clou.

clous tete laiton protéger marteau

Il est important que votre tête-de-clou ne soit pas abîmée.



Également rien ne sert de taper comme une brute, il faut mieux 10 petits cou, que 2 gros. La tête du clou ne doit pas rentrer dans la matière.

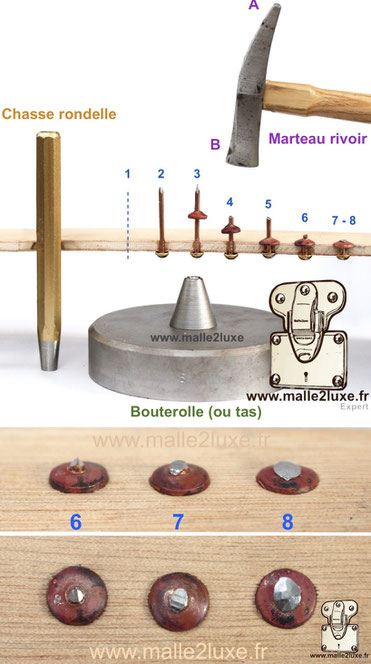

3 - Riveté

riveture tête laiton clou massif malle de luxe prix

Cette technique de fixation permanente est largement utilisée au 19ème siècle permettant un assemblage très résistant. Grâce à une contre riveture (rondelle) l'extrémité du clou est coupée puis matée afin de créer un rivet. Cette technique d'assemblage est conseillée pour les pièces fortement sollicitées, comme la serrure, les fermoirs, les poignées.



Mais elle demande une certaine expérience pour une parfaite maîtrise du geste, ainsi que du matériel spécifique (bouterolle, marteau rivoir ...). Pour cette raison, nous n'aborderons pas la mise en œuvre de cette technique dans ce tutoriel destiné à un large public.

Bouterolle outil pour riveter mater un clou sur une malle fixation permanente prix acheter bouterolle sur mesure malle vuitton goyard hermes MOYNAT

Outillage professionnel rivetage.

Bouterolles fabriquées sur mesure pour chaque type de clous vendu dans notre boutique. La bouterolle est un outil à tête arrondie dans laquelle vient se positionner la tête du clou. Il existe donc 1 bouterolle par référence de clou.



La bouterolle est indispensable si votre clou a un traitement de surface afin de ne pas marquer la tête lors du rivetage. Vous êtes un industriel, vous souhaitez vous équiper en bouterolles consultez nous. Nous possédons un standard de chaque en stock, autre modèle pouvant être développé suivant vos besoins.


Clous tête plate

Ces clous tête plate serviront à fabriquer le fût, ainsi qu'à clouer les baguettes sous la malle.



Astuce de pro : la règle en menuiserie est de tiercer les assemblages, il faudra donc compter 3 x l'épaisseur à clouer pour obtenir la longueur du clou adapté.

clou pour fabriquer des malles et coffre decoration



Notre panneau fait 12 mm (Ep), donc la longueur à choisir est 35 mm.

Nous préconisons des clous de 1,8 x 35 mm.



Astuce de malletier : ces clous peuvent être agrafés comme les clous tête bombée en laiton, utiliser le tas en acier pour maintenir la tête plate du clou.

Ces clous serviront à :

  • Clouer le fût.
  • Agrafer les charnières
  • Clouer et agrafer les lattes du dessous de malle

Pointe à bordure

pointe en laiton pour lozine bordure

Compas d'ouverture

compas d'ouverture malle construire un coffre

Le compas d'ouverture permet d'assurer l'ouverture du couvercle. Il existe un grand nombre de compas d'ouverture sur le marché de la quincaillerie :



Sangle tissus : 2 €

Même si peu esthétique il est possible d'utiliser 2 sangles qui maintiendront le couvercle ouvert. Cependant elles se coinceront souvent entre le couvercle et le fût lors de la fermeture.



Les versions économiques en acier : 5 à 20 € la paire



Version haut de gamme en laiton attachots :

Plus complexe à poser, mais beaucoup plus esthétiques, ce modèle équipent les malles de luxe, elles nécessitent un usinage à la défonceuse avant le montage du fût.

Pose des attachots

Traditionnellement les attachots sont encastrés dans le bois de 3 mm. L'entaille est faite à la défonceuse. La précision de cette entaille n'a aucune importance, elle sera cachée par les plaques.

Il est possible en remplacement de l'entaille d'ajouter une planche de Contreplaqué de 3 mm, découpée à la scie sauteuse pour créer un renfoncement dans le bois.

Il est même possible de se passer de l’entaille (tout dépend du niveau d’exigence.) car en fait le système complet fait 2 mm d’épaisseur.

Chaque pose est unique, car elle dépend du type d'équerre, des épaisseurs de bois...



Traditionnellement les attachots sont rivetés. Le rivet du haut est pris dans l'équerre de la ceinture. Le rivet du bas est positionné au cas par cas.



Il est vivement conseillé de faire un petit gabarit en bois représentant le couvercle et la cuvette. Afin de faire les tracés et ainsi d'obtenir les bonnes dimensions, et emplacement des rivets.

La technique de pose est la suivante :

1/ positionner le clou sur le couvercle (qui normalement est l’équerre d’angle) (percer et clouer légèrement incliné afin de tirer et de presser l’équerre)

2/ une fois que ce clou est positionné. Tracer l’emplacement du cache (il doit se trouver 2 mm sous le revêtement rembordé) habillant l’intérieur de la malle, passant par le point (A) et (B) pouvant donc être incliné.

3/ tracer un axe déporté de 5 mm (comme sur le schéma)

4/ le clou du bas doit passer par cet axe, quand on ouvre le couvercle l’ouverture ne doit pas excéder 90° (donc je préconise 85°)

5/ Idéalement l'attachot se trouve à 3 mm entre l’équerre et l’angle du couvercle pour ne pas abîmer le futur revêtement.

charnière

Charnière universelle Hettich : 30 mm x 80 mm fabrication d'une malle sure mesure
Charnière universelle Hettich : 30 mm x 80 mm

Charnière universelle.



Nous préconisons les modèles inox de chez Hettich : 30 x 80 mm



Disponible en quincaillerie chez Leroy Merlin prix : 2 à 3 €/pièce



Vous pouvez mettre n'importe quel autre modèle universel aux dimensions suivantes :

Longueur maximum : 100 mm (50 + 50) x Largeur = indifférent



Charnière universelle acier : 50 mm x 85 mm malle construire
Charnière universelle acier : 50 mm x 85 mm

La quantité est fonction de la longueur de la malle (L) :

  • L < 800 mm = x 2 charnières
  • 800 mm > L > 1000 mm = x 3 charnières
  • 1000 mm > L > 1200 mm = x 4 Charnieres
  • 1200 mm > L > 1500 mm = x 5 charnières



Elle peuvent être en acier, inox ou laiton, elles seront recouvertes par la toile. Ces charnières seront agrafées avec des clous tête homme.

Porte etiquette

porte étiquette en cuir pour malle décorative



Porte étiquette en cuir dimension : 52 x 80 mm






Fabrication

Maintenant que vous avez choisi, acheté et découpé vos matériaux. Il est temps de passer au montage :


Fabriquer le fût

fabriquer le fut d'une malle astuce de prof

Cette caisse sera collée à la colle blanche à bois et clouée avec des clous à tête plate 35 x 1,8 mm.

Nota : pour ne pas fendre le bois clouer à au moins 4 cm du bord.



Astuce de pro : tracer l'épaisseur de votre panneau sur la face où vous clouez ça vous aidera a bien centrer le clou.



Attention : si vous avez fait le choix des attachots encastrés il vous faudra entailler à l'intérieur les panneaux avant l'assemblage.

astuce pour clouer le fut d'une malle en bois coffre rangement décoratif

Astuce de menuiserie : clouer en biais alternativement, cet assemblage sera auto serrant comme les queues-d'aronde.




Casser les arêtes du fut

Après collage poncer généreusement l'ensemble des arêtes extérieures pour créer un arrondi d'un rayon d'environ 10 mm. Ce bel arrondi facilitera le pose des bordures lozinées. Il vous aidera également lors de la pose des équerres et des coins à avoir une parfaite jonction.

Il peut être réalisé à la rape à bois, calle papier de verre (gros-grain entre 40 et 100), à la ponceuse, à la défonceuse... Il n'est pas nécessaire d'avoir une grande précision, juste casser cette arête vive.



Nota : suivant les épaisseurs choisies, chassez vos clous pour ne pas abîmer vos outils.


COLLAGE DE LA TOILE EXTÉRIEURE

comment coller la toile d'une malle décorative
  •  Pour le cuir, la toile coton, vous pouvez utiliser de la colle blanche ou de la colle néoprène.
  • Pour les matériaux synthétiques comme le skaï de la colle néoprène, ou rapprochez vous de votre revendeur afin de connaître la colle adaptée.
  • Pour du papier peint, utilisez de la colle à papier peint.
comment coller du cuir sur du bois astuce de pro malle de luxe

Coller chaque face en respectant l'ordre suivant :

  1. Dessous
  2. Dessus
  3. Coté couvercle
  4. Face couvercle
  5. Coté couvercle
  6. Coté fût
  7. Face fût
  8. Coté fût
    Puis fixer les charnières avec les clous tête plate (agrafés)
  9. Arrière
comment gainer du cuir sur une malle couper a 45°

Nota : Nous conseillons de poser les charnières métalliques sous le revêtement. Elles seront ainsi plus discrètes. Ce sera plus esthétique que de les poser sur la toile. (9)



Astuce de pro : Les arêtes de la malle seront recouvertes des bordures, seule l'épaisseur du bois sera vue, nous suggérons des coupes d'onglet à 45° dans les angles, comme le croquis ci-contre.



Astuce de gainier : Utiliser une carte plastique format CB (carte de fidélité, ancienne carte bleu, carte téléphonique...) comme "lissette" pour maroufler la toile dans les moindres recoins et éviter les plis.

comment poser des charnières sur une malle ou coffre, couvercle

Fixer votre charnière à 70 mm du bord, le nœud à l'extérieur.



Astuce de pro :

Poser provisoirement des cales de montage de 2 mm entre le fut et le couvercle lors du positionnement des charnières afin d'assurer un jeu de fonctionnement parfait.



Si vous avez fait le choix de retourner les bordures sur l'épaisseur de bois de la malle sans l'encastrer (voir astuce lozinage), il faudra ajouter l'épaisseur de votre bordure en plus de l'épaisseur de cale.

Lozinage - Bordure

lozine de malle cloué avec des pointes en laiton

Les bordures sont clouées successivement avec des pointes laiton.



Astuce de maroquinier : pour le pointage de vos bordures rien de plus simple



Utiliser un compas à pointes sèches et tracer une ligne le long de la bordure de votre cuir à 5 mm du bord. Puis à l'aide d'un réglé et d'un petit clou pointer chaque emplacement de pointe. Afin de ne pas avoir à faire de calcul nous vous conseillons un espacement entre chaque clou de 10 mm ou 20 mm.



Pour le clouage nous préconisons nos pointes L2.5 d'une longueur de 10 mm. Elles sont adaptées et ne traverseront pas le bois (si il fait 12 mm + épaisseur revêtement + épaisseur bordure) .

scotch pour la maroquinerie

Astuce : Afin de simplifier la pose vous pouvez utiliser du ruban mince double face de 4 ou 6 mm de largeur à poser à 8 mm du bord afin qu'il ne gêne pas la pose des pointes. Ce ruban adhésif n'a pas pour but de fixer l'élément, seulement de maintenir la bordure le temps de clouer.

marteau pour fabriquer une malle ou coffre bombé

Astuce de malletier : Pour clouer les pointes utilisez un marteau à bout rond qui ne marquera pas votre surface lors du clouage.



Bien entendu utiliser un marteau adapté au travail du bois, par exemple un marteau de couvreur, le bout pointu est très pratique pour poser de l'ardoise, mais parfaitement inadapté pour fabriquer un coffre en bois.

bordure finition couvercle malle et coffre

Finition des bordures au niveau du couvercle.

1 - Si votre malle n'a pas de ceinture il est préférable de mettre une équerre de finition afin d'arrêter votre bordure.

Nous préconisons les équerres symétriques : 36 x 105 mm ou 16 x 58 mm



2 - Si votre malle a une ceinture, l'astuce consiste à couper au cutter le revêtement extérieur afin d'encastrer sur l'épaisseur de votre malle la bordure, ainsi la bordure ne prendra pas d'épaisseur supplémentaire.


Ceinture

La ceinture périphérique donnant le caractère à la malle elle peut être peinte, ou habillée de cuir ou de toile.

Elle est constituée de 3 éléments : le renfort, le calage, l'habillage.



La ceinture est fonction de vos équerres d'angle d'une largeur finale de 36 mm ou 42 mm. Dans l'exemple ci dessous nous parlerons de la 42 mm. Mais bien entendu vous pourrez appliquer la même méthode à la ceinture de 36 mm.

comment fabriquer une ceinture de malle ou coffre de rangement astuce

Renfort :

Epaisseur :

  • Traditionnellement, il est réalisé en acier, laiton ou aluminium d'épaisseur 0,5 mm.

Astuce de maroquinier : Pour une malle décorative le renfort peut être réalisé en Texon ou en carton rigide de 1 mm d'épaisseur



Largeur :

La largeur finale est de 42 mm donc déduire 2 fois l'épaisseur du revêtement pour obtenir la dimension = 42 - ( 2 x épaisseur revêtement)



Longueur ceinture :

  = Coté gauche + face de la malle + coté droit



Calage :

Le calage est indispensable pour que votre malle s'ouvre et se ferme, il est réalisé en carton de 1 mm

Dimensions : Longueur ceinture x 30 mm x 1 mm



Habillage :

Dimensions : épaisseur 0,5 mm et 0,8 mm x Largeur 84 mm x Longueur ceinture



Astuce de pro : vérifier que le revêtement se plie parfaitement, réduire l'épaisseur au besoin.

Fabrication de la ceinture

fabriquer une ceinture de malle, renfort, collage et habillage

 Collage en 3 étapes :



1 - Coller un carton de 30 mm x 1 mm sur le renfort

La colle Néoprène est parfaitement adapté pour tout ce qui est collage de carton, toile et cuir.

fabrication d'une ceinture bordure malle

2 - Coller l'habillage sur le renfort à 18 mm du bord

Comme le plan ci-joint

astuce malletier, recouvrir une ceinture de cuir pour votre malle tutoriel complet

 3 - coller l'arrière de la ceinture



Astuce malletier : Si le revêtement de la ceinture ne peut être d'une seule longueur, faire la jonction des deux morceaux au centre qui sera caché par l'emplacement de la serrure.

emplacement des clous secret de fabrication malle
  • Renfort métal :

Si le renfort est en métal, vous pouvez le plier dans les 2 angles à l'aide d'un étaux et 2 cales en bois pour ne pas marquer le revêtement.

Percer la ceinture et le bois du couvercle avec un foret de 2 mm, puis percer uniquement la ceinture en métal avec un foret 0,5 mm plus grand que le diamètre de la tige de votre clou.

  • Renfort souple :

Si le renfort est en carton, vous pourrez le plier facilement à la main.

Procéder à la pose des clous de malletier espacés d'environs 4 cm, pose agrafée. Les clous sont à 15 mm du bord haut.






latte de bois

baguette de bois, latte

Avant de poser les baguettes en bois, il faudra les usiner. Chaque extrémité doit être usinée suivant le plan ci-contre.

  • La feuillure sur le dessous correspond à l'épaisseur de la bordure.
  • La pente sur le dessus correspond à l'équerre en laiton 29 x 105, 105 = 60 mm + 45 mm .

Vous pouvez faire ces entailles à la scie circulaire, à la scie à main, à la râpe à bois, à la défonceuse, à la toupie ou à la ponceuse suivant votre équipement.



La baguette est fixée avec des clous de malletier, agrafés.

A chaque extrémité une équerre en laiton 29 x 105 mm

dessous de la malle coupe a 45°



Les lattes du dessous sont fixées avec des clous tête homme agrafés au fond de la malle.


Bijouterie

C'est la dernière étape, il ne reste plus qu'à poser la bijouterie. Avec la technique de pose de clous agrafés comme vu plus haut.



comprenant la pose :

Pose des fermoirs



Astuce : Afin de poser n'importe quel fermoir ou serrure dans toutes les situations, il vous suffit de découper une cale de l'épaisseur manquante à positionner en haut ou en bas suivant les configurations.



La cale peut être en cuir, en bois ou même en bois recouvert de cuir. Elle aura la forme du fermoir ou de la serrure ou même être plus grande avec une autre forme décorative.



Astuce de pro : fermer la malle et poser votre fermoir en position fermée. De cette façon il sera parfaitement positionné.

Pose de la serrure



Concernant la serrure il existe 2 types de pose :

  • Pose en applique :
    Il n'y a aucun usinage à faire ce qui rend la pose très facile
  • Pose encastrée :
    Bien vérifier que l'épaisseur du coffre est inférieure à celle du bois du fût (façade)



Bien mesurer la dimension du coffre et découper à la scie ou à la défonceuse ou en perçant une multitude de trous l'emplacement du coffre en laissant 2,5 mm périphérique de jeu .Soit ( 2,5mm x 2 = 5 mm).



Astuce de pro : Tout comme le fermoir, fixer la serrure en position fermée (ne pas laisser la clé dans la malle), de cette façon elle sera parfaitement positionnée.

pose des coins malles decorative

Pose des coins



Astuce malletier : pour poser les coins il sera nécessaire de casser l'angle avec une rape, une ponceuse ou une scie à main.

Astuce

Pour que votre malle se déplace facilement, coller des patins en feutre dans les quatre angles. Nous déconseillons fortement les roulettes qui rayent le parquet, de même que toute autre pièce métallique.

Comment poser des poignées en cuir sur votre malle ? secret malle2luxe

Comment poser des poignées en cuir sur votre malle ?

Pour fixer vos poignées sur votre malle, Pré-percer l'ensemble des troues en respectant les cotes du fabricant.

Clouer progressivement les 4 clous du passant en même temps pour que celui ci se positionne parfaitement.

la poignée doit pouvoir se prendre (passage de main derrière). Mais aussi pouvoir se plaquer pour prendre le minimum de place quand elle ne sert pas.

comment poser une porte étiquette sur sa malle de collection

Comment poser un porte étiquette sur sa malle ?



Le porte étiquette est en cuir, il peut disposer d'une fenêtre en plastique souple afin de protéger l'étiquette en papier.



Il est cloué avec les mêmes pointes que celle de la bordure L.2.5



Astuce de malletier : poser le porte étiquette à 3 mm sous la ceinture, ainsi l'étiquette ne pourra être enlevée quand la malle est fermée.


Personnalisation

personnalisation malle fabriquer sois meme

Afin que votre malle vous représente encore d'avantage, vous pouvez :

  • Coller des étiquettes d'hôtel
  • Coller des étiquette des drapeaux des pays dans lesquels vous êtes allés.
  • Peindre des bandes d'écurie
peindre des initiale sur sa malle décorative

Autant de personnalisations qui rendront votre malle tout à fait unique.

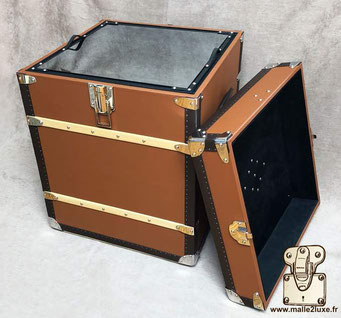

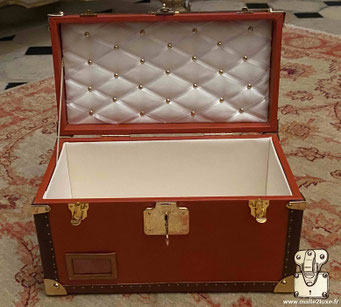

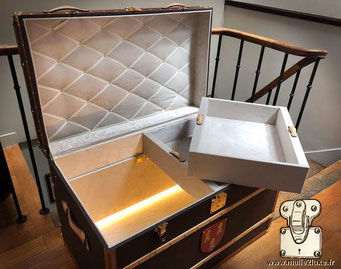

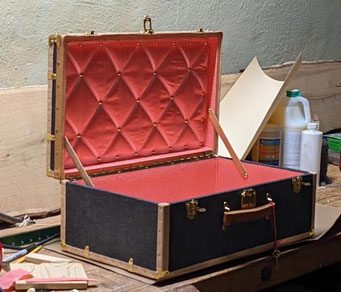

Intérieur

Votre extérieur est maintenant parfaitement fini, il ne vous reste plus qu'à gainer l'intérieur de votre malle.



Pour une facilité de mise en œuvre nous vous conseillons de coller sur des supports en carton du papier, du tissu ou de la suédine, et de clouer ces panneaux à l'intérieur de la malle.



Vous trouverez une large quantité de tutoriel concernant le cartonnage sur Internet.


Bichonnage

comment nettoyer des laitons sur sa malle apres l'avoir fabriquer

Votre malle est désormais terminée, avant un repos bien mérité !



Il ne vous reste plus qu'à bichonner le tout, grâce à notre produit d'entretien des laitons. Vous donnerez une couleur homogène au laiton et enlèverez les traces de doigts faites tout au long de la fabrication de la malle.

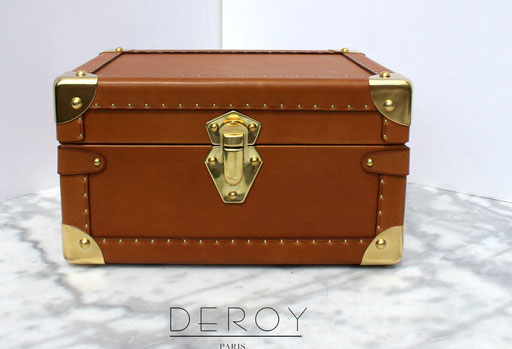

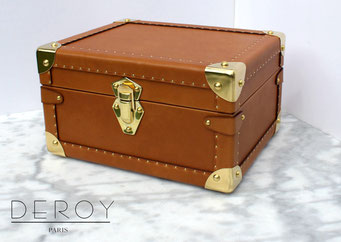

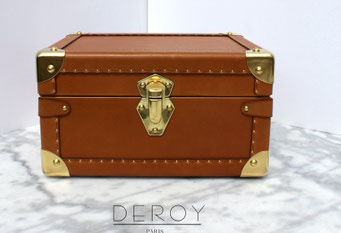

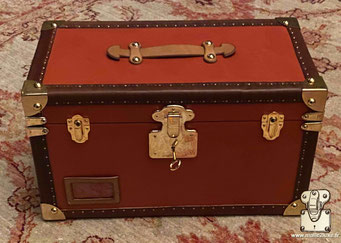

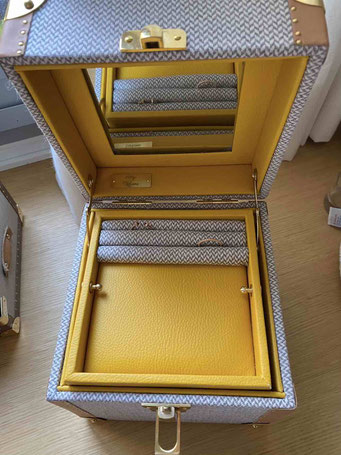

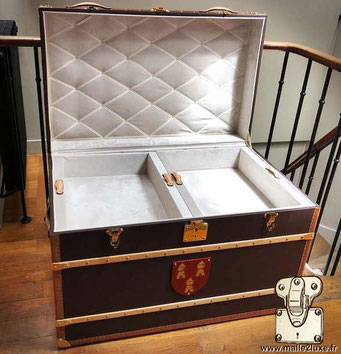

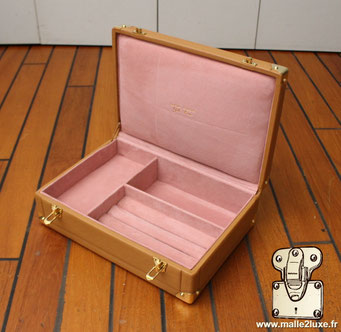

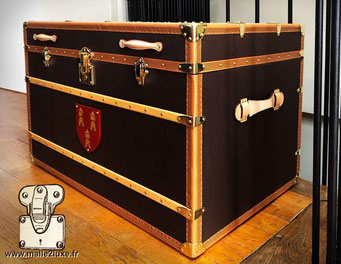

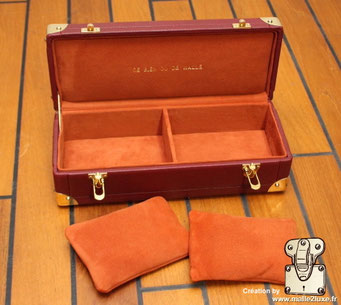

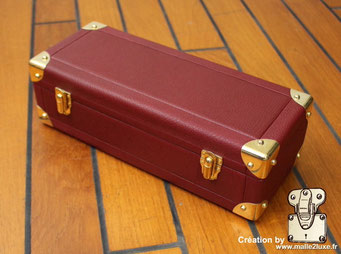

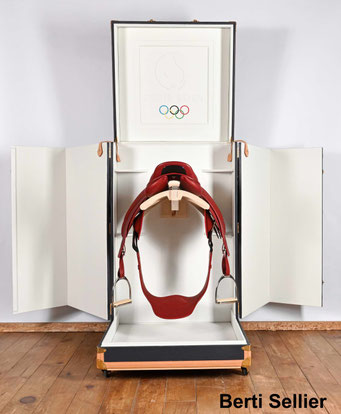

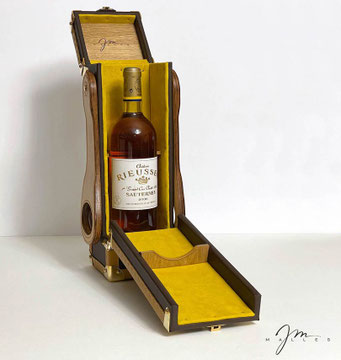

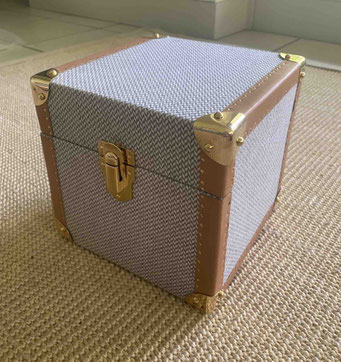

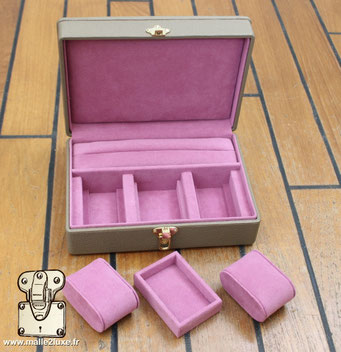

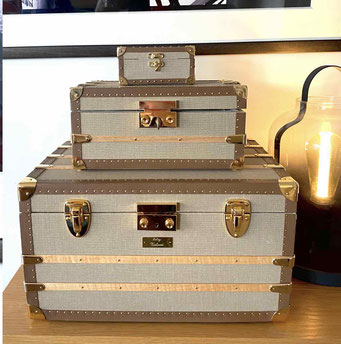

Exemples malles decorative :


N'hésitez pas à nous envoyer vos réalisations afin qu'elles complètent cet article : malle2Luxe@gmail.com
