Serrure de malle ancienne Louis Vuitton

Modele de serrure Louis Vuitton entre 1854 et 2019

serrure Louis Vuitton



Article dédié aux serrures de malles anciennes, Louis Vuitton. Nous tachons de référencer les principales.

Il existe des dizaines de modèles différents nous vous présentons les plus courants.

Vocabulaire serrure de malle

serrure a garniture, variure ou gorge secret de fabrication d'une Malle Louis Vuitton



On distingues 3 types de technologie de sûreté pour les malles :



Définition - serrure :

Une serrure ne sert pas à proprement parler à "fermer" une malle ou une valise ce qui est le rôle des "fermoirs".



Une serrure a pour but de donner au possesseur de l'objet une sécurité sur son contenu par une liaison plus ou moins perfectionnée.



Description générale :



Une serrure est composée de deux parties distinctes fixées, l'une sur le couvercle et dite "moraillon", l'autre sur le fut et comprenant extérieurement le "palâtre" et intérieurement la "boîte de mécanisme".



moraillon et palâtre de malle ancienne Louis Vuitton a tenon boucle auberon a rivet sur la cuvette. Serrure

Moraillon : Partie supérieure d'une serrure, fixée généralement sur le devant du couvercle d'une malle, valise, coffret, etc. Et dont la partie articulée se rabattant sur le palâtre est munie d'un auberon qui reçoit le pêne.



Boucle de moraillon : Pièce métallique mobile de forme plate ou demi-circulaire, réunit le moraillon au palâtre de la serrure.



Auberon (ou Aubron) : Petite pièce métallique en forme de pontet fixée à la face inférieure de la boucle de moraillon, qui passe à travers le palâtre et dans lequel s'enclenche le pêne de la serrure, c'est une forme de gâche.



Palâtre : Partie inférieure d'une serrure. Plaque métallique généralement fixée sur le fut d'une malle. A l'arrière de celle ci se fixe le mécanisme de serrure. Elle peut être munie d'un tenon.

boitier de serrure panneton clé tige gorges Louis Vuitton mécanisme a pêne pour serrure laiton



Tenon : Accessoire métallique fixé au pâlatre de la serrure, destiné à guider et à maintenir l'emboîtement du moraillon au palâtre.



Boîtier de serrure : Partie métallique de la serrure fixée au palâtre et contenant le mécanisme de la serrure.



Gorge : Pièces métalliques montées sur un pivot, levées à une certaine hauteur par la rotation du panneton de la clé.



Clé : Pièce métallique servant à ouvrir ou fermer une serrure.



Tige de clé : Qui peut être pleine ou forée pour s'enfiler sur l'axe de la serrure.



Panneton : Extrémité de la clé de forme variée qui pénètre dans la serrure et active le pêne de la serrure. Son motif, taillé de façon à correspondre à l'entrée de serrure et aux garnitures, ou gorges de la serrure.


Les finitions - couleur

La serrure est déclinée en plusieurs finitions suivant les époques :

Acier massif  Laqué - noir Cuivré - rouge Laiton massif Poli - jaune nickelé - argenté Aluminium massif Poli - blanc Malle Louis Vuitton
  • Acier massif
    • Laqué brillant - noir
    • Cuivré poli miroir - rouge
  • Laiton massif
    • Poli miroir - jaune
    • Nickelé poli miroir - argenté

Serrure à garniture

serrure a garniture ancienne Louis Vuitton pour malle

Définition - serrure à garniture :

La serrure à garnitures a été développée vers -750 avant JC (Rome antique), puis améliorée vers 500 après JC (Moyen âge).



La serrure fonctionne grâce a des pièces de métal fixes (les garnitures) dont la disposition doit correspondre au motif du panneton de la clef afin que celle-ci puisse tourner.



 La serrure à garnitures est bon marché et robuste, mais elle peut être aisément crochetée. Un passe-partout permet d’ouvrir aisément les serrures fonctionnant sur ce principe. En pratique, elles ne résistent que quelques secondes à un malfaiteur entraîné et équipé.



Serrure à variure

malle ancienne Louis Vuitton

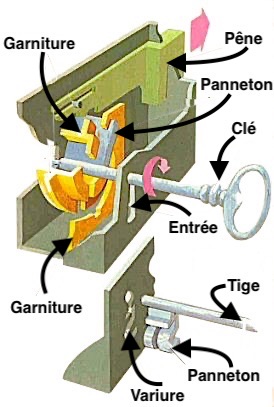

Définition - serrure à variure :

Il s'agit d'une amélioration de la serrure à garnitures, dans laquelle l'axe d'entrée est profilé de façon à n'accepter que les clefs munies d'un panneton au profil correspondant. On nomme également cette variante serrure à chiffre, car le profil du trou de la serrure (la variure) évoque parfois un chiffre, bien qu’il existe de nombreuses autres formes.



Le profil d'entrée ne gêne en rien l'utilisation d'un crochet et un voleur ouvre tout aussi facilement ce type de serrure qu'une serrure à garnitures classique.



Sur les premières malles Louis Vuitton vers 1860 qui était bombée et recouvert de toile Trianon, les serrures étaient en fer blanc laqué noir.



Plus tard, sur les malles plates haut de gamme, les serrures seront en laiton. La plupart des serrures première génération en laiton était polie brossée verticalement. Le design évoluera.



clé a variure ancienne pour Malle Louis Vuitton exemple de modele

L'auberon est le plus souvent en acier riveté à froid.



Les premières ne seront ni signées ni brevetées.



Le bout de la tige est forée en son centre.

Serrure centrale

Serrure centrale Louis Vuitton



Alors que les premiers modèles de malle étaient protégés par deux serrures, renforcées par une forte courroie de cuir.



En 1886, Louis et Georges perfectionner le système de fermeture de malle et ils y apportent d'importantes modifications pour toutes les fabrications de la Maison en adoptant une seule serrure centrale avec deux fermoirs de part et d'autre.



Serrure à gorge Louis Vuitton

serrure a gorge Louis Vuitton depot de brevet

Définition : serrure à gorge

Une serrure à gorge est une serrure équipée de pièces métalliques montées sur un pivot, levées à une certaine hauteur par la rotation du panneton de la clé.

Il s'agit de la première véritable amélioration apportée à la serrure à garnitures. En effet, il faut que toutes les gorges soient simultanément levées pour libérer le pêne.



Le niveau de sécurité d'une telle serrure se mesure au nombre de ses gorges : de 2 pour les plus élémentaires, de 3 à 6 pour les plus élaborées.





Serrure à 2 gorges - anti retour 1888

Apparue dans les années 1888, la serrure anti retour est esthétique, plate, avec système de 2 gorges, elle est réservée aux modèles haut de gamme de la marque. Pour la première fois le moraillon est gravé des adresses des boutiques.

serrure anti retour Louis Vuitton 1888 2 gorges

Malheureusement, elle présente un inconvénient : on n’a pas besoin de la  clé pour la fermer, mais une fois enclenchée, on ne peux plus l'ouvrir. Comme une porte d'appartement qui se claque, nous laissant bloqué à l'extérieur. D'ou le nom "serrure anti retour".



Pour cette raison, 90% des malles possédant cette serrure ont été forcées.



La gravure des serrures :



Moraillon : 1 rue du scribe Paris

                  Louis Vuitton

                  289 Oxford Street London

                  ou 454, Strand London (suivant l'années de production)



Palâtre : Numero de serrure



Serrure à gorge 3 gorges - 1889

Serrure à gorge 3 gorges - 1889 Louis Vuitton ancienne
Dépot de brevet Louis Vuitton 10 Septembre 1889



Les voyageurs emportent dans leurs malles les objets essentiels, leurs papiers importants, des billets de banque, leurs bijoux.



Tant d'effets personnels confiés à des mains inconnues tout le long de leur voyage rendent leurs propriétaire anxieux de ne pas avoir la certitude de rester toujours maître du sésame ouvrant et refermant l'accès à leurs secrets et à leurs trésors.



Pour rassurer ses voyageurs fortunés, Louis Vuitton a voulu leur offrir la plus grande sécurité, faisant de leurs malles un sanctuaire, un véritable coffre-fort.

serrure Louis Vuitton mécanisme a 3 gorges rare dans un etat comme ca



Il faudra attendre 10 septembre 1889, pour que Georges Vuitton mette au point, avec l'aide de deux artisans serurriers Monsieur Foucher et Monsieur Delachanal, un mécanisme de serrure à 3 gorges qu'il fera breveté.



Chaque gorge en laiton d'horlogerie est numérotée et assemblée de manière aléatoire pour former un mécanisme de serrure inviolable.



Ce nouveau procédé de fermeture est une révolution pour l'époque pour une malle. Il constitue toujours la base des serrures multigorges utilisées aujourd'hui pour les bagages rigides.



Il représente un second avantage. Alors qu'auparavant, chaque numéro de serrure était unique, Louis Vuitton imagine un numéro d'ordre individualisé inscrit sur chaque serrure et équivalent sur toutes les serrures d'un même acheteur.

serrure Brevet SGDG PATENT                   1 rue du scribe Paris                   Louis Vuitton                   454, Strand London



Celui dernier a la propriété exclusive d'une clé unique capable d'ouvrir tous ses bagages Louis Vuitton. Et ce pour ses bagages présents et à venir.



Le vrai privilège du voyageur cosmopolite.



Georges a déposé le brevet de ce système "incrochetable" révolutionnaire, comme indiqué sur les serrures elles-mêmes.



Il existe alors 2 tailles de serrure utilisant le même mécanisme.



Gravure grande serrure :



Moraillon : Brevet SGDG PATENT

                  1 rue du scribe Paris

                  Louis Vuitton

                  454, Strand London



 Brevet SGDG PATENT                   Louis Vuitton                   454, Strand London   Palâtre : Made in france               1 rue du scribe Paris               454, Strand London               Numero de serrure

Palâtre : Made in france



              Numero de serrure



Gravure petite serrure :



Moraillon : Brevet SGDG PATENT

                  Louis Vuitton

                  454, Strand London



Palâtre : Made in france

              1 rue du scribe Paris

              454, Strand London

              Numero de serrure



Serrure à 4 gorges - 1890



Au cours de l'année 1890, soit moins d'un an après sa création, la serrure à gorge déposée évolue et ils y ajoutent une gorge.



Serrure à 5 gorges - 1900

coffre a gorge en acier ou se trouve le mécanisme des serrures Louis Vuitton



Vers 1900, George Vuitton fait évoluer sa serrure à gorge en rajoutant une gorge supplémentaire, soit 5 gorges au lieu de 4.



Sa serrure à participé à accroître la réputation de la maison de luxe. Son design est reconnaissable de tous.



Mécanisme :

Le coffre s'épaissit d'une gorge supplémentaire.



Gravure :

Nouvelle adresse de la boutique de Londres : 149 New bond St London

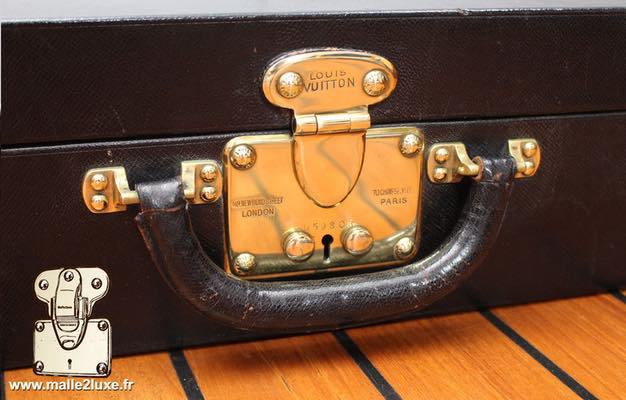

Serrure à poussoir double - 1910

Serrure a poussoir double Louis vuitton double vers 1910 malle louis vuitton



Au début des année 1910, le malletier invente la serrure à poussoir double.



Dédiée aux boîtes à main et petites valises et offrant une ouverture rapide, de quoi satisfaire les voyageuses élégantes qui, d'une simple pression sur les deux boutons poussoirs, ouvrent leur bagage sans s’abîmer les ongles. Ce système fonctionne grâce à un ressort et le moraillon reste en position ouverte.



Le poussoir droit est fixe et sert d'appui. Seul le poussoir gauche translate.



Mécanisme :

Le coffre est dérivé des serrures à 5 gorges.



Gravure

Moraillon : Louis Vuitton

Palâtre : 149 New bond St. London - 70 Champs Elysées Paris - Made in france

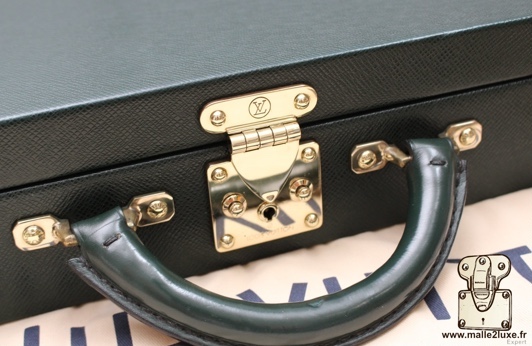

Serrure nouvelle génération - 1931

4 tailles de serrures Louis Vuitton à gorges pour malle et valise



A partir de 1931 une nouvelle génération de serrure Louis Vuitton équipe les bagages de la maison de luxe. Il existe désormais :



4 tailles de serrures à gorge, dont un à poussoir double.



L'entrée des serrures est remplacée par un cylindre (canon) démontable sur laquelle est gravé le numéro de la serrure.

Serrure nouvelle génération Louis Vuitton 1931 5 gorges malle

 Mécanisme :

La clé sera plus petite et en laiton.

Même si la technologie à 5 gorges reste la même, le sytème de combinaison à gorge est entièrement remanié.



Design :

La boucle de moraillon sera redessiné plus pointu pour faciliter la prise en main et l'ouverture.



Gravure :

Moraillon :  Le logo LV fait sont apparition.

Palâtre : Louis Vuitton - Made in France



Serrure à 6 gorges Louis Vuitton



Vers 1990, aucun changement esthétique juste l'ajout d'une gorge supplémentaire.



Mécanisme :

Le panneton de clé ne change pas, ils ajouteront donc une gorge supplémentaire dans la même longueur ( correspondant à la profondeur de coffre). Les gorges seront donc plus petites passant de 1,2 mm à 1 mm.




Cas particuliers :

Serrure sans inscription Louis Vuitton

Serrure garniture malle acier laqué noir sans inscription



La serrure à garniture ne sera pas totalement abandonnée, elle sera conservée pour quelques cas particuliers dont la serrure en acier laqué noir, pour les malles de 4ème, 5ème et 6ème série (finition bas de gamme).



Ces serrures seront alors sans inscription ni adresse de boutique sur le moraillon et sur le palâtre. Le mécanisme à garniture est riveté au palâtre et non vissé.



Cette serrure sera abandonnée dans les années 1915.



Serrure à lettre et étoile Louis Vuitton

Serrure à lettre et étoile Louis Vuitton



La serrure à garniture sera utilisée pour quelques cas particuliers dont les serrures à lettre et à étoile, principalement utilisées pour les malles automobile. La numérotation des serrures est une lettre et non un chiffre.



A B C D Y Z étant les plus courantes.



Contrairement à la serrure en acier, la serrure à lettre est en laiton avec les inscriptions de brevet. Seul le mécanisme changera, l'extérieur étant le même.



Malle automobile : les serrures de malle automobile sont équipées d'un cache-poussière et dépourvues des adresses des boutiques. La gravure se trouve alors sur le cache-poussière.




Serrure a poussoir simple



Les serrures à poussoir simple ne possèdent pas le système à gorge breveté Louis Vuitton, celui-ci étant exclusivement pour les valises porte-habits et les valises automobile.




Serrure malle à fleurs ancienne



Serrure à garniture miniature pour malle à fleurs. Plusieurs versions existent.



Mini serrure et autre modèle



Mini serrure poussoir pour mini valise et boite Louis Vuitton



Serrure poussoir sans clé conçue pour les sacs et petite boite Louis Vuitton

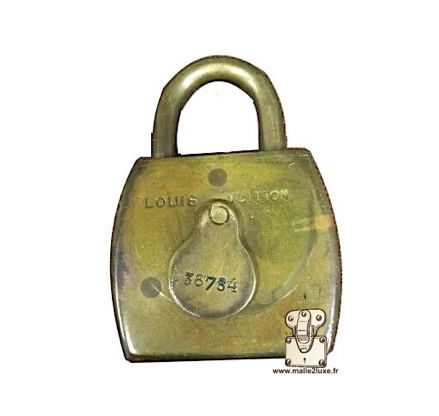

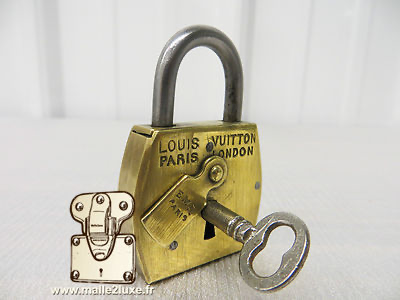

Autres systèmes de fermeture Louis Vuitton



Autres modèles de serrure de différentes sorte et sytème.




Ateliers de restauration de malle de luxe


Comment ouvrir une serrure incrochetable Louis Vuitton alors qu'elle est fermée à clé ?

serrure malle louis vuitton fermé a clef



Quand notre client nous a apporté sa malle Louis Vuitton, il était désespéré. En effet il l'avait fermée à clef il y a plusieurs mois et avait perdu celle-ci...



Un classique !



Bien sûr, il serait facile de retirer les rivets pour ouvrir la serrure, mais notre mission : l'ouvrir sans arme ni violence



Une serrure réputée incrochetable :

clef malle ancienne louis Vuitton

Georges Vuitton, fils et successeur de Louis Vuitton, met au point la serrure à gorges, réputée incrochetable.



Chaque serrure possède un numéro individuel pour chaque client, ce qui permet au client d'ouvrir tous ses bagages avec la même clef.



Le numéro de serrure n'a pas de lien avec le numéro de série qui se trouve a l'intérieur du bagage, propre à chaque bagage.



Il existe donc autant de clés différentes qu'il y a de serrures.



plaque en laiton pour fabriquer une clé provisoire de bagage ancien



Malgré les promesses d'invulnérabilité de cette serrure mythique, nous acceptons de relever le défit.



Grace au numéro de serrure unique nous déterminons la forme de la clef.



Nous somme donc partis d'une plaque en laiton pour façonner notre clé provisoire.

fabriquer une clé pour ouvrir une malle ancienne

Usinage à la main des dents :

  • Découper à la scie
  •  Ajustage



crocheter une serrure inviolable malle Louis Vuitton

Il ne reste plus qu'a essayer la clé.



Elle ouvre la serrure sans effort pour le plus grand bonheur de son propriétaire.



Défi relevé haut la main, le tout sans arme, ni violence...

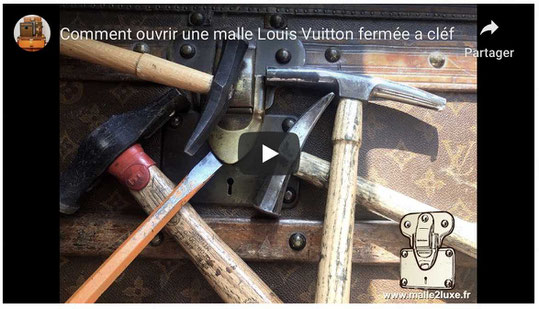

Video Youtube comment ouvrir une malle Louis Vuitton fermée :

video YouTube comment ouvrir une malle ancienne Louis Vuitton fermé a clé

Restauration d'une clé ancienne Louis Vuitton

Clé Louis Vuitton en laiton ancienne malle

Il est toujours magique d'entendre le mécanisme d'une serrure fonctionner, de l'horlogerie au service de la sécurité.



Les plus anciennes clés sont en acier, puis en laiton.



Souvent perdues ou cassées, on nous demande souvent de les refaire.



Réfection d'une clé ancienne Louis Vuitton

  • Nous prenons une clé ancienne.
  • Nous rajoutons de la matière par soudure ou en faisant une entaille pour encastrer (encraner) un nouveau panneton.
  • Usinage du panneton



La clé est vierge prête a être usinée.


Révision d'un mécanisme à gorge

Révision d'un mécanisme à gorge Malle Louis Vuitton

Comme un mécanisme de montre ancienne, le mécanisme des serrures à gorge est invisible, caché dans le boîtier.



Même s’il est non visible, nous apportons une grande attention à ses détails qui font la différence, et la qualité du travail bien fait.



Nous révisons les serrures à gorge des malles anciennes Vuitton, garantissant un parfait fonctionnement pour les années à venir.


Restauration d'une serrure Louis Vuitton

reparer laiton serrure malle louis vuitton



Pour ouvrir cette malle, l'ancien propriétaire a jugé que la meilleure solution était de couper l'anneau du moraillon comme un bandit... un carnage !



Nous allons vous montrer les coulisses d'une restauration, étape par étape.



Notre cœur de métier est la restauration de malles anciennes. Afin de garder l'authenticité de la pièce nous allons conserver 100% des pièces présentes et les réparer.



Ce travail d'orfèvrerie, dans les règles de l'art est plus long que de remplacer la pièce d'origine par une pièce "générique" de fabrication moderne. Mais nous nous attelons chaque jour à redonner vie aux malles anciennes en conservant cette authenticité.

laiton serrure malle louis vuitton oxydé



Démontage :



La serrure était déjà partiellement démontée. Il nous a fallu débloquer le système de fermeture afin de libérer la partie basse.

laiton serrure malle louis vuitton polir facilement

Préparation de la surface :



Ces étapes ont pour but de préparer la surface pour la soudure.



  •  Désoxydation
  •  Passage dans un bain dégraissant
  • Préparation pour la soudure
soudure laiton serrure malle louis vuitton



Soudure :



Il faudra chauffer le laiton à une température de 920° afin qu'il entre en fusion.



Façonnage :



Nous allons enlever le surplus de soudure, en redessinant les contours et courbes de la pièce. Ceci se fait a l’œil et à la main avec différentes outils. Le savoir-faire de l'orfèvre.

polissage laiton serrure malle louis vuitton

Polissage :



Le polissage est un métier à part entière, demandant une grande précision.



L'artisan met en valeur la piece en laiton en lui rendant brillance et l'éclat fascisant d'origine.



reparer Malle Louis Vuitton paris

Conclusion :



Toutes ces étapes sont indispensables, aucune n'est superflue.



Seule la combinaison et la maîtrise de l'ensemble de ces actions sont la garantie d'un résultat impeccable.



Avant - Après restauration, en conservant 100% des pièces d'origine, c'est le travail de restauration de grande qualité.


Restauration d'un moraillon a poussoir

reparer moraillon de serrure Louis Vuitton



Le moraillon est la partie supérieure de la serrure, comme par exemple cette serrure Louis Vuitton en laiton.



Cette pièce est une des pièces les plus abîmées sur les malles et valises, souvent forcée quand la clé est perdue, ou la serrure grippée.



Nous les réparons, c'est le travail de l'orfèvre.



100% des pièces d'origine conservées.


Lire aussi :

Conservation - Restauration de malle ancienne pour ou contre ?





Conservation - Restauration de malle ancienne pour ou contre ?



C'est une conversation que l'on a plusieurs fois par semaine avec des novices ou amateurs sur l'importance de restaurer une malle ou non. Quelques pistes pour avoir pleinement conscience d'un sujet rarement abordé. Cet article vous aidera à y voir plus clair.



Lire la suite...
